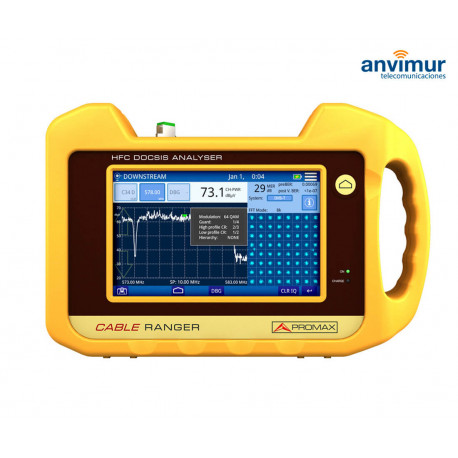

CABLE RANGER 3.0: Analizador híbrido DOCSIS 3.0 y HFC

012-CABLERANGER3.0

Nuevo

CABLE RANGER: Analizador híbrido DOCSIS y HFC con pantalla táctil es la última incorporación a nuestro catálogo de analizadores CATV. Es un analizador híbrido para redes DOCSIS 3.0/3.1 y HFC (ópticas).



Referencia: 012-CABLERANGER3.0

Más detalles

2 600,00 €

Ficha técnica

InstrumentaciónPromax
GPONAnalizadores y Medidores

Más información

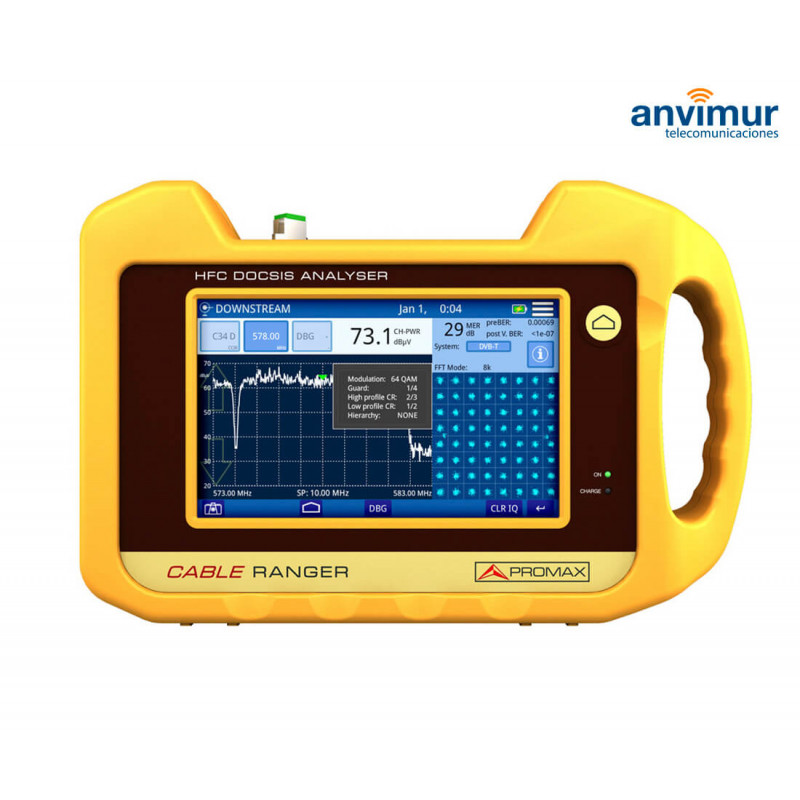

CABLE RANGER 3.0: Analizador híbrido DOCSIS 3.0 y HFC con pantalla táctil

Características

El CABLE RANGER es la última incorporación a nuestro catálogo de analizadores CATV. Es un analizador híbrido para redes DOCSIS y HFC (ópticas).

Las redes HFC cada vez usan más y más la fibra óptica. El CABLE RANGER incluye una entrada para medidas ópticas que permite a los técnicos de campo no solo llevar a cabo medidas de potencia óptica, sino que gracias al conversor óptico a RF que incorpora también les permite tomar todas las medidas de RF relacionadas con RFoG (Radiofrequency Over Glass - Radiofrecuencia sobre Fibra). En este modo la medida de potencia óptica se muestra junto al resto de medidas.

RFoG se está popularizando entre los operadores de CATV porque les permite beneficiarse de las ventajas de la fibra óptica para competir con los proveedores de servicios FTTH.

El CABLE RANGER está diseñado para ser muy facil de utilizar a la vez que para brindar todas las medidas requeridas para trabajar con las complejas redes híbridas de cable coaxial DOCSIS 3.0/3.1 y fibra óptica que existen en la actualidad. El funcionamiento del CABLE RANGER es sencillo y está basado en un menú gráfico que se controla desde la pantalla táctil. Un botón de acceso directo “Home” le ayuda a regresar a la página principal del menú sin importar en qué función se esté usando.

Especificaciones

ANALIZADOR DE ESPECTROSCubre los requerimientos de RF DOCSIS 3.0 y DOCSIS 3.1
FrecuenciaDe 5 a 2700 MHz (resolución 10 kHz)
Ancho de banda de resolución220 kHz / 2 MHz
CABLE MODEM INTEGRADODOCSIS 3.0
DOCSIS BONDING GROUP
Emulación de cable módem8/4 canales
Sintonía Downstream32 canales
MEDIDA DE NIVEL
Margen dinámicoDe -50 a -60 dBµV
Margen de medida50 dB
ANÁLISIS DE CANALES DIGITALES
Banda de frecuenciasDe 10 a 2700 MHz
BER, MER, Potencia, ConstelaciónDVB-C/C2, DVB-T, QAM Annex A/B/C, ISDB-T, J.382
ANÁLISIS DE CANALES SATÉLITE
Banda de frecuenciasDe 950 a 2150 MHz
BER, MER, Potencia, ConstelaciónDVB-S, DVB-S2
Alimentación a LNB13 V / 18 V
ENTRADA DE FIBRA ÓPTICAIncluida
Medidor de potencia ópticaDe 1100 a 1700 nm
Longitudes de onda calibradas1310, 1490 y 1550 nm
ANÁLISIS DE CANALES ANALÓGICOS
Banda de frecuenciasDe 10 a 2700 MHz
MedidasNivel, C/N, CTB-CSO, HUM, Demodulación de sonido FM
ENTRADAS Y SALIDASConector de entrada de RF Tipo F, reemplazable
SC-APC (Fibra óptica)
Ethernet
USB, mini-USB
FUNCIONESAdquisición de Datos
Test & Go
Scan
Hum
Navegador Web
Tilt
Test IPTV, VOIP
Capturas de pantalla
Medida de la tensión de entrada
Medida de la Potencia RF
Generador de Test Upstream
Analizador de Espectros de Upstream
Grupo DOCSIS Bonding
Ranging Process
Registering Process
Plan de canales: Estándar hasta 10, personalizado hasta 30
Medidor de Potencia Óptica
Conversor Óptico a RF
