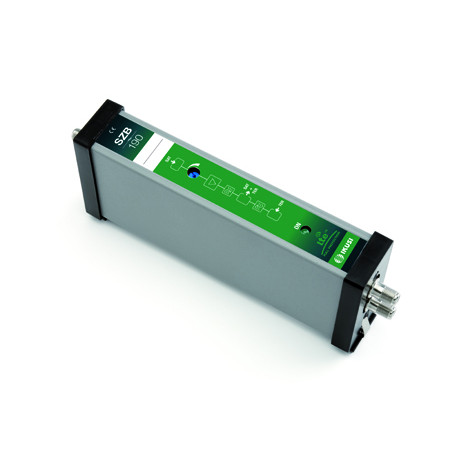

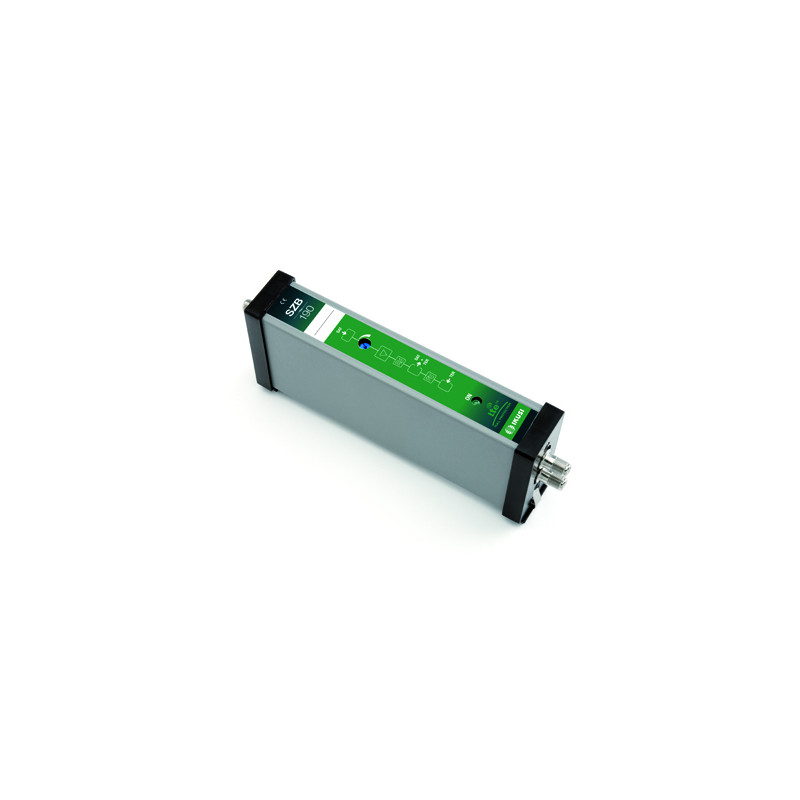

Amplificador/Acoplador FI-Sat SZB-190

• Utilización preferente en estaciones de procesamiento monocanal terrestre SZB, MZB y MZ6. Montaje como un módulo más.
• 1 entrada satélite 950-2150 MHz con ganancia ajustable y respuesta preacentuada para compensar pérdidas de cable.
• 1 entrada de acoplamiento terrestre 5-862 MHz; 1 salida satélite+terrestre.
• Conexión automática de la alimentación, bien por borne de contacto (aplicación SZB) o por la puerta de entrada de acoplamiento terrestre (aplicaciones MZB y MZ6).
• Telealimentación LNB. Generación de señales tensión/tono para selección de polaridad (H/V) y banda de frecuencias (alta/baja).
• Programación mediante microinterruptores.

Destaca por

• Ganancia ajustable en banda FI-Sat (950-2150 MHz).
• Respuesta preacentuada para compensar pérdidas de cable.
• Baja figura de ruido (< 8 dB).
• Pérdidas de acoplamiento terrestre mínimas (< 1 dB).
• Telealimentación LNB con corriente máxima de 350 mA (+18 VDC) o 250 mA (+13 VDC).
• Tensión/tono inyectable en puerta de entrada FI satélite (+13/+18 VDC, 0/22 kHz).
• Compatibilidad con sistemas SZB, MZB y MZ6.
