Pinza de Anclaje para Tiradas Aéreas pequeñas

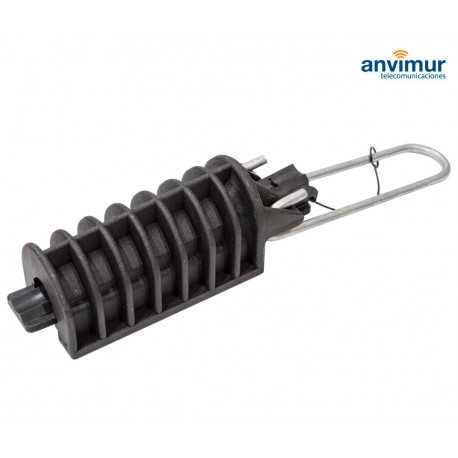

La pinza de anclaje "DN-414" está formada por los siguientes componentes:

• El cuerpo de la pinza, está fabricado en material sintético de alta resistencia a la intemperie y es la base principal de soporte mecánico.
• La cuña, fabricada en material sintético, es el medio por el cual se ejerce la presión mecánica necesaria para retener el cable en el interior del cuerpo de la pinza.
• El gancho de amarre está fabricado con varilla de alta resistencia a la corrosión.

Utilización:

Anclaje de cables aislados del tipo coaxial o unipolares.

Diámetros admisibles (mm)
Mínimo: Ø 4 a 9
Máximo: Ø 10 a 14

Características:

Las principales características, ensayos de tipo y los procedimientos de calificación y aceptación están encorrespondencia con los datos técnicos indicados en esta tabla.

Presentación en embalaje de 80 unidades.

Para el correcto montaje de las pinzas de anclaje DN-414, se recomienda seguir, en lo posible, los siguientes pasos:

• Liberar el gancho de amarre de la pinza de anclaje.
• Colocar el gancho en el soporte o punto de amarre, fijándolo seguidamente sobre el cuerpo de la pinza.
• Retirar la cuña de su alojamiento y, a continuación introducir el cable en la pinza.
• Colocar de nuevo la cuña de sujeción, en la posición correspondiente, y proceder al tensado del cable.
