> >Amplificador Programable 6E ALPHA2

Amplificador Programable 6E ALPHA2

TM-WWKALPHA2

Nuevo

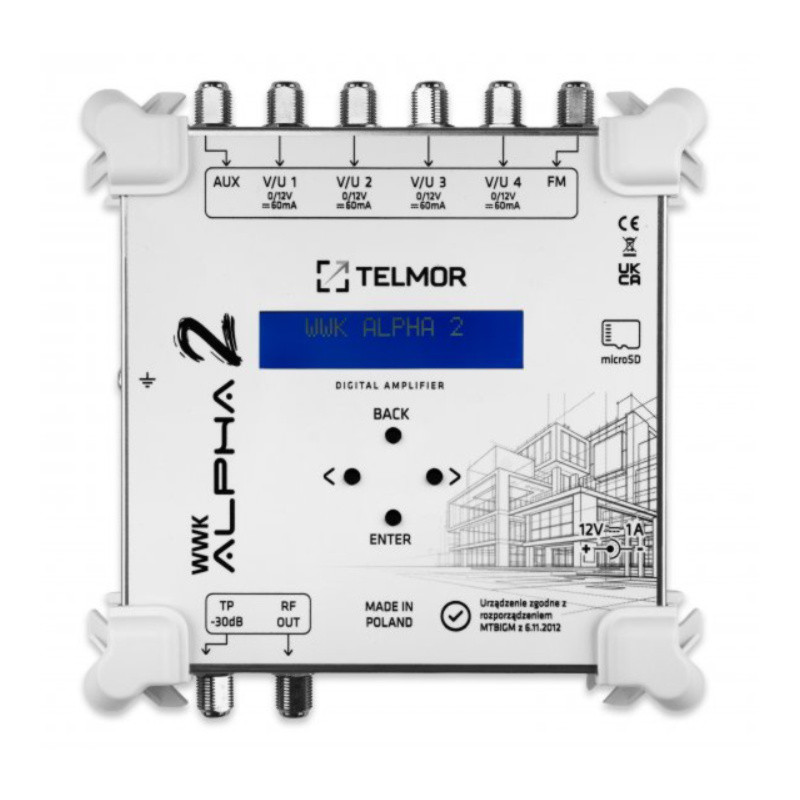

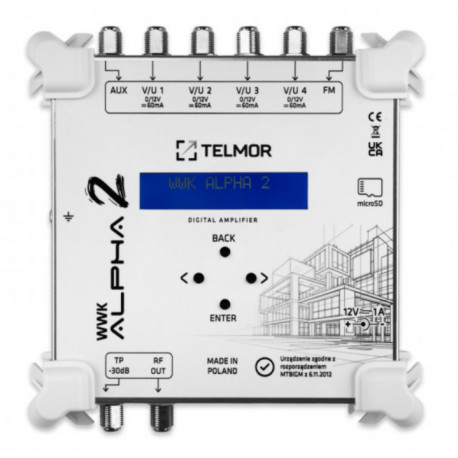

Amplificador digital multibanda WWK ALPHA 2, diseñado para instalaciones SMATV profesionales y grandes instalaciones individuales. Permite el procesamiento selectivo de señales DVB-T/T2 (VHF/UHF), integra señales DAB/FM y cuenta con entrada AUX para interoperar con moduladores externos.

Reference: TM-WWKALPHA2

Más detalles

192,00 € impuestos excl.

Añadir a la lista de deseos

Ficha técnica

Recepción y ModulaciónCabeceras
Amplificación, Alimentación y FiltrosAmp. Multibanda

Más información

Amplificador Digital Multibanda WWK ALPHA 2 para SMATV Profesional

  • Amplificador digital multibanda avanzado diseñado para instalaciones SMATV profesionales e instalaciones individuales extensas con procesamiento selectivo de señales.
  • Permite el procesamiento selectivo de señales DVB-T/T2 en bandas VHF y UHF con conversión de canales dentro de la banda y ajuste individual de nivel para cada MUX.
  • Integra señales de radio digital DAB (174-230 MHz) y FM (87,5-108 MHz) en modo banda ancha sin necesidad de programación de canales.
  • Dispone de entrada AUX (47-862 MHz) para cooperación con moduladores externos y cabeceras, permitiendo sistemas híbridos de distribución de TV.
  • Equipado con filtrado LTE/5G avanzado con modos OFF / LTE 800 / LTE 700 (SAW), garantizando alta inmunidad a interferencias.
  • Función SMART SCAN para búsqueda automática de señales DVB-T/T2, facilitando la instalación y puesta en marcha.
  • Plataforma DSP de alta precisión con control automático de ganancia (AGC) y reducción efectiva de distorsión de intermodulación (IMD3 hasta 122 dBµV).
  • 100% compatible con instalaciones colectivas, desarrollado para instalaciones ópticas y tradicionales.

Destaca por

  • Procesamiento digital selectivo de señales DVB-T/T2 (DSP)
  • Conversión de canales dentro de bandas VHF y UHF
  • Ajuste individual de nivel para cada MUX y ajuste global de salida (88-118 dBµV)
  • Modo DAB banda ancha (174-230 MHz) sin programación
  • Filtrado avanzado LTE 700 / LTE 800 con filtro SAW activo
  • Función SMART SCAN – búsqueda automática de señales
  • Control inteligente de alimentación de preamplificadores (Auto Preamp Control)
  • Alta resistencia a sobrecarga e interferencias (IMD3 hasta 122 dBµV)
  • Clase de apantallamiento A según EN 50083-2
  • Carcasa metálica compacta con grado de protección IP40
  • Canal AUX para conexión de cabeceras y moduladores
  • Amplio ajuste de nivel de salida – ideal para instalaciones ópticas
  • Parámetros de calidad de señal mejorados (MER y BER)
  • Nueva y mayor dinámica de señal de entrada

Escenarios de Aplicación

1. Instalaciones colectivas en edificios multifamiliaresProcesamiento selectivo y ecualización de niveles DVB-T/T2 desde diferentes direcciones. Conversión de canales y ajuste preciso garantizan recepción estable en todas las tomas de abonado.
2. Instalaciones comerciales: hoteles, pensiones, escuelasIntegración de señales DVB-T/T2, DAB y FM en una sola instalación. Modo DAB banda ancha permite distribución de radio digital sin programación de canales.
3. Instalaciones en condiciones de recepción difícilesEstabilización de parámetros de señal en ubicaciones con grandes diferencias de nivel e interferencias LTE/5G gracias a filtros LTE (incluyendo SAW para 700 MHz) y AGC.
4. Modernización de instalaciones SMATV existentesFunción SMART SCAN permite búsqueda rápida de multiplexores disponibles. Procesamiento digital adapta la instalación al plan de frecuencias actual sin reemplazar antenas ni cableado.
5. Integración con moduladores y cabecerasEntrada AUX permite trabajar con moduladores DVB-T/T2 externos y pequeñas cabeceras para sistemas híbridos de distribución de TV y servicios de información en instalaciones públicas.

Especificaciones Técnicas (Hardware)

EntradasFM1 entrada
VHF / UHF / AUX4 entradas VHF/UHF + 1 entrada AUX
AlimentaciónDispositivo12 V DC / 1 A
Preamplificador12 V DC, máx. 60 mA/entrada, 240 mA total
FísicoCarcasaCarcasa metálica compacta – Clase de apantallamiento A (EN 50083-2)
ProtecciónIP40
Puesta a tierraTerminal de protección en la carcasa
ConsumoPotencia máxima12 W

Características de Señal RF y Procesamiento DSP

Bandas de FrecuenciaFM87,5 – 108 MHz
VHF174 – 230 MHz (DAB)
UHF470 – 862 MHz*
AUX47 – 862 MHz
Niveles de SeñalNivel máximo de salida (IMD3)122 dBµV
Rango de nivel de salida (global)88 – 118 dBµV**
Nivel mínimo de entrada≥35 dBµV
Calidad de Señal RecomendadaMER de entrada≥18 dB
C/N de entrada≥24 dB
Separación de canales (DSP)>35 dB (1 MHz fuera de canal)
AislamientoSeparación de entradas>30 dB
Conversión de canalesVHF y UHF
Filtrado LTE/5GModosOFF / LTE 800 / LTE 700 (SAW)

Datos Ambientales y Certificaciones

Temperatura de funcionamiento–10 ... +60 °C
Temperatura de almacenamiento0 ... +40 °C
Humedad20 – 80% HR (sin condensación)
Clase de ApantallamientoClase A según EN 50083-2

* El rango UHF depende del modo de filtro LTE seleccionado.
** El rango de nivel de salida depende del número de MUXes activos.
