90S+, KIT Fusionadora Alineamiento por Núcleo + Cortadora CT50 | FUJIKURA
FSM-90SKIT
Nuevo

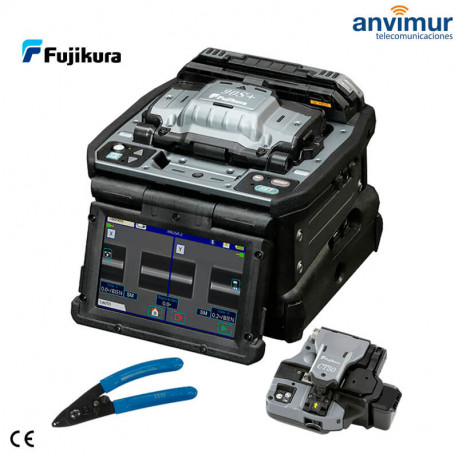

KIT Fusionadora Fujikura 90S+ alineación por núcleo + Cortadora CT50
Para fibra monomodo y multimodo | Tiempo de empalme SM de 7a8 segundos | Tiempo calentamiento manga de fusión de 9a10 segundos | Vida electrodo 5.000 usos | Peso: 12.5kg | Volumen: 72x35x40 cm.
(Incluye cortadora CT50)
Referencia: FSM-90SKIT
Entrega en 2 o 3 días aproximadamente
Ficha técnica
| Complementos | Fusión y Corte |
Más información
90S+ KIT, Fusionadora Alineamiento por Núcleo | FUJIKURA
La 90S+ es un fusionadora de alineación por núcleo, que establece un nuevo estándar en el mercado de empalmes por fusión. La 90S+ está equipada con una gran cantidad de características nuevas y mejoradas, desarrolladas específicamente para permitir tiempos de ciclo de empalme más rápidos con mayor precisión.
Características
1. Control Activo de Fusión por análisis del corte
Una de las principales causas de una estimación alta es un mal corte. La 90S+ analiza las dos caras de la fibra para realizar un control óptimo de la fusión. Esta nueva tecnología mejora significativamente la pérdida de empalme y reduce el riesgo de reinstalación.
2. Control Activo de Fusión por brillo de la fibra
La fusión se ve afectada por las variaciones ambientales.
La 90S+ utiliza el control de los parámetros de fusión en tiempo real mediante el análisis de la intensidad del brillo de la fibra durante la fusión. Obteniendo una pérdida de empalme reducida y estable.
3. Control Activo de Fusión por tipo de fibra
Los parámetros de fusión adecuados pueden diferir según el tipo de fibra. La 90S + aplica automáticamente los parámetros de empalme óptimos según el tipo de fibra.
Especificaciones
| Item | Especificación | |
| Tipo de alineamiento de la fibra | Alineamiento activo por núcleo | |
| Capacidad de fibras a fusionar | Fibra individual | |
| Fibra | Tipos de fibra | Fibras monomodo |
| Fibras multimodo | ||
| Revestimiento | 80 a 150um *1 | |
| Revestimiento | Fijador | Dia. revestimiento: Max. 3,000μm |
| Longitud de corte: 5 a 16mm*1 | ||
| Revestimiento fusión | Pérdida estimada *2 | ITU-T G.652: Avg. 0.02dB |
| ITU-T G.651: Avg. 0.01dB | ||
| ITU-T G.653: Avg. 0.04dB | ||
| ITU-T G.654: Avg. 0.04dB | ||
| ITU-T G.655: Avg. 0.04dB | ||
| ITU-T G.657: Avg. 0.02dB | ||
| Tiempo de fusión *3 | SM FAST: Avg. 7 a 9sec. | |
| AUTO: Avg. 14 a 16sec. | ||
| Protectores | Tipo protector | Termo retráctil |
| Longitud protectora | Max. 66mm | |
| Diámetro Max. | 6.0mm antes de calentar | |
| Rendimiento calefactor | Tiempo calentamiento *4 | 60mm fino: Avg. 9 a 10sec. |
| 60mm: Avg. 13 a 15sec. | ||
| Test resistencia de fusión | Aprox. 2.0N | |
| Vida estimada de los electrodos *5 | Aprox. 5,000 fusiones | |
| Dimensiones | Dimensiones ancho | Aprox.170mm sin protección |
| Dimensiones largo | Aprox.173mm sin protección | |
| Dimensiones alto | Aprox.150mm sin protección | |
| Peso | Aprox. 2.8kg batería incluida | |
| Condiciones ambientales | Temperatura | Operatividad: -10 a 50 grados Cº |
| Almacenaje: -40 a 80 grados Cº | ||
| Humedad | Operatividad: 0 a 95%RH sin condensación | |
| Almacenaje: 0 a 95%RH sin condensación | ||
| Altitud | Max. 5,000m | |
| Alimentación AC | Entrada | AC100 a 240V, 50/60Hz, Max. 1.5A |
| Batería | Tipo | Ion de Litio |
| Salida | Aprox. DC14.4V / 6,380mAh | |
| Capacidad *6 | Aprox. 300 ciclos de fusión | |
| Temperatura | Recarga: 0 to 40 grados Cº | |
| Almacenamiento a largo plazo: -20 to 30 grados Cº | ||
| Vida estimada *7 | Aprox. 500 ciclos de recarga | |
| Pantalla | LCD monitor | TFT 4.9 pantalla táctil |
| Aumentos | Aprox.200 a 320x | |
| Iluminación | V-grooves | Lampara LED |
| Interface | PC | USB2.0 Mini tipo B |
| Externo | USB2.0 A tipo | |
| Lampara LED | Aprox. DC5V, 500mA | |
| Peladora Ribbon | Mini DIN 6pin | |
| DC12V, Max. 1A | ||
| Conectividad *8 | Bluetooth 4.1 LE | |
| Memoria | Modos fusión | 100 modos |
| Modos calefactor | 30 modos | |
| Resultados fusión | 20,000 fusiones | |
| imágenes fusión | 100 imágenes | |
| Tornillo sujeción trípode | 1/4-20UNC | |
| Otros | Funciones automáticas | Selección del modo de empalme por análisis de tipo de fibra |
| Control de fusión | ||
| Tapas protectoras: abrir/cerrar | ||
| Fijadores: abrir | ||
| Tapa calefactor: abrir/cerrar | ||
| Fijador calefactor: abrir/cerrar | ||
| Guía | Video y PDF en memoria | |
| Fijador | Fácil posicionamiento | |
| Electrodos | Reemplazable sin herramienta | |
| Item | Referencia | Descripción |
| Fiber holder | FH-70-200 | 200μm dia recubrimiento |
| FH-70-250 | 250μm dia recubrimiento | |
| FH-70-900 | 900μm dia recubrimiento | |
| FH-FC-20 | 900μm a 2mm dia recubrimiento | |
| FH-FC-30 | 900μm a 3mm dia recubrimiento | |
| Adaptador | DC DCA-03 | Connect AC adapter not through battery |
| Cable DC | DCC-20 | Adaptador coche |
| BTR-15/DCA-03 | ||
| DCC-21 | Adaptador batería coche | |
| BTR-15/DCA-03 | ||
| Adaptador fijador | CLAMP-DC-12 | Sujeción cable a mesa trabajo |
| J-Plate | JP-10 | J-Plate fusionadora |
| JP-10-FC | JP-10 con fijador | |
| Protector | FP-03 | 60mm Max. |
| 900μm revestimiento | ||
| FP-03(L=40) | 40mm Max. | |
| 900μm revestimiento | ||
| FP-03M | FP-03 libre magnetismo |
* Incluye cortadora CT50
Otras Características
- Tecnología de alineación del núcleo de alta precisión y precisión líder en el mercado con procesamiento avanzado de imágenes.
- Diseño mejorado de protección automática contra el viento que reduce el tiempo total de empalme, pero que también se puede utilizar manualmente.
- Sistema patentado de posicionamiento del protector de empalme fácil.
- Abrazaderas de retención de fibra.
- Abrazaderas de vaina universales para fibra estándar de 250µm así como para fibra de tubo suelto de 900µm.
- Un maletín de transporte y una estación de trabajo multifunción completamente rediseñados.
- Habilitado con la exclusiva "Active Blade Management Technology" de Fujikura con la nueva capacidad de conectar hasta dos cuchillas CT50 simultáneamente.
- Electrodos reemplazables sin herramientas.
- Batería de iones de litio de alta capacidad (hasta 300 empalmes).
- Pantalla táctil.
| Funciones automáticas | Modo de empalme seleccionado por análisis de tipo de fibra |
| Calibración de la potencia de descarga | |
| Protector contra el viento: abrir/cerrar | |
| Abrazadera de vaina: abierta | |
| Inicio del empalme | |
| Tapa del calentador: abrir/cerrar | |
| Abrazadera del calentador: abrir/cerrar | |
| Arranque del calentador | |
| Empalme especial | Empalme de atenuación |
| Guía de referencia | Archivo de vídeo y PDF almacenado en la empalmadora |
| Abrazadera de vaina | Abrazadera de fácil posicionamiento de la manga |
| Electrodo | Reemplazable sin necesidad de herramientas |
| Software para PC | Actualización del firmware del empalmador a través de Internet |
| Carga y descarga de parámetros | |
| Empalmadora en funcionamiento con PC | |
| Descarga de imágenes de empalmes a PC |
Incluye
- Fusionadora 90S+ alineador de núcleos: 1pc
- (1) Paquete de baterías* BTR-15: 1pc
- (2) Adaptador de CA ADC-20: 1pc
- (3) Cable de alimentación de CA ACC-14, 15, 16 o 17: 1pc
- (4) Cable USB USB-01: 1pc
- (5) Correa de empalme por fusión ST-02: 1pc
- (6) Electrodos (de repuesto) ELCT2-16B: 1par
- (7) Placa de soporte de fibra SP-03: 1par
- (8) Estuche CC-39: 1pc
- (9) Bandeja de trabajo izquierda WT-09L: 1pc
- (10) Bandeja de trabajo derecha WT-09R: 1pc
- (11) Bandeja de trabajo J-Plate JP-09: 1pc
- (12) Tornillo para trípode TS-03: 2pcs
- (13) Correa para maletín ST-03: 1pc
- (14) Dispensador de alcohol AP-02: 1pc
- (15) Guía de referencia rápida QRG-02-E, C o J: 1pc
- Peladora de una sola fibra: SS03: 1pc.
- Cortadora de Fibra Óptica: CT50: 1pc
- (1) Recolector de chatarra de fibra FDB-05: 1pc
- (2) Guía Cortadora: AD-10-M24: 1pc
- (3) Maleta (Cortadora) CC-37: 1pc
- (4) Llave hexagonal: HEX-01: 1pc
Más información Fusionadora Fujikura 90S+ Kit, aquí.
