Tarjeta Combo XGS-PON & GPON de servicio con 16 SFPs C+
XGSPON-MA5800C+
Nuevo

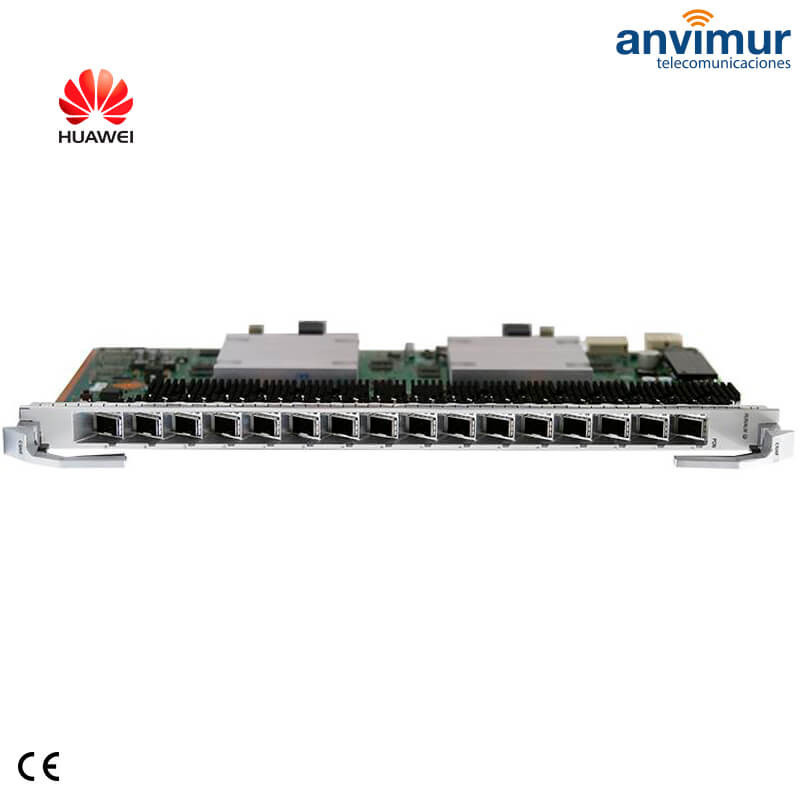

La tarjeta H902CSHF es una tarjeta de interfaz para la gama de OLT Huawei MA5800X Combo XGS-PON y GPON de 16 puertos C+ que permiten el funcionamiento simultaneo de ONTs XGS-PON y GPON sobre el mismo puerto PON.
Consultar precio a tecnico@anvimur.com
Referencia: FO-H902CSHF
Ficha técnica
| GPON | Chasis OLT´s Huawei |
Más información
Tarjeta de servicio con 16 SFPs Combo XGS-PON & GPON C+
La tarjeta H902CSHF es una tarjeta de interfaz para la gama de OLT Huawei MA5800X Combo XGS-PON y GPON de 16 puertos C+ que permiten el funcionamiento simultaneo de ONTs XGS-PON y GPON sobre el mismo puerto PON.
Consultar precio a tecnico@anvimur.com
Compatible con todas las series de OLTs Huawei MA5800X 2/7/15/17
- Capacidad de reenvío: 200 Gbit/s
- Port rates: GPON upstream: 1.244 Gbit/s GPON downstream: 2.488 Gbit/s, XGS-PON upstream: 9.953/2.488 Gbit/s y XGS-PON downstream: 9.953 Gbit/s
- Ratio máximo de splitteo: GPON: 1:128 y XG(S)-PON: 1:256
- Número máximo de direcciones MAC: 131072
- Diferencia máxima de distancia entre dos ONUs bajo el mismo puerto PON: 40Km
- T-CONTs por puerto PON: GPON/auto type ONU: 1024 / XG(S)-PON: 2048
- Módulo óptico XGS-PON&GPON Combo Potencia óptica de salida: GPON entre: 1.5 dBm y 5 dBm / XGS-PON en-tre: 1 dBm y 5 dBm
- Módulo óptico XGS-PON&GPON Combo Sensibilidad máxima del receptor: GPON: -28 dBm / XG-PON: -26.5 dBm / XGS-PON: -25 dBm.
* Incluidos módulos SFPs C+
Especificaciones Técnicas Tarjeta H902CSHF
| Service ports | |
| GPON Port | 16 XGS-PON & GPON ports |
| XGS-PON&GPON Combo PON Class C+ Module | |
| Type | One-fiber bi-directional optical module |
| Operating Wavelength | GPON channel: Tx: 1490 nm Rx: 1310 nm XG-PON & XGS-PONchannel: Tx: 1577 nm Rx: 1270 nm |
| Encapsulation Type | SFP+ |
| Port Rate | GPON channel: Tx: 2.488 Gbit/s Rx: 1.244 Gbit/s XGS-PON channel: Tx: 9.953 Gbit/s Rx: 9.953/2.488Gbit/s |
| Minimum Output Optical Power | GPON channel: 3 dBm XGS-PON channel: 5 dBm |
| Maximum Output Optical Power | GPON channel: 7 dBm XGS-PON channel: 8 dBm |
| Maximum Receiver Sensitivity | GPON channel: -32 dBm XG-PON channel: -30.5 dBm XGS-PON channel: -29 dBm |
| Optical Connector Type | SC |
| Optical Fiber Type | Single-mode |
| Overload Optical Power | GPON channel: -12 dBm XG-PON channel: -10 dBm XGS-PON channel: -8 dBm |
| Extinction Ratio | 8.2 dB |
| Device Specifications | |
| Dimensions (W x D x H) | 23.30 mm * 257.90 mm * 399.20 mm |
| Power Consumption and Maximum Frame Size | |
| Power Consumption | Static: 48 W Maximum: 98 W |
| Operating temperature | -40°C to +65°C |

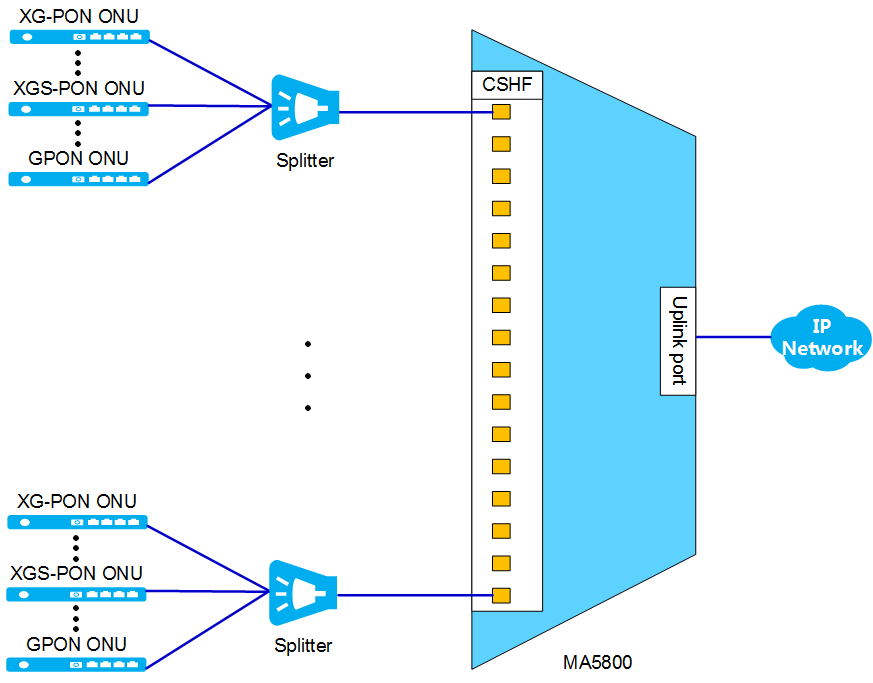

Funcionamiento Interno de la tarjeta H902CSHF
| Function | |
| Forwarding capability | 200 Gbit/s |
| Rate mode | Symmetric rate |
| T-CONTs per PON port | GPON: 1024 XG(S)-PON: 2048 |
| Service flows per PON board | 16352 |
| Maximum frame size | 2052 bytes 9216 bytes (jumbo frame enabled) |
| Maximum number of MAC addresses | 131072 |
| Maximum distance difference between two ONUs under the same PON port | 40 km |
* Esta tarjeta solo es compatible con la gama de chasis Huawei MA5800
* Incluyen módulos SFPs C+
